Tipo di struttura di camminata del mucchio dell'alimentazione dell'attrezzatura inferiore di Vibroflot per limo Clay Soft Soil Improvement

Tipo di camminata della pagina del mucchio di Vibroflot dell'alimentazione del fondo di BVEM usato per miglioramento del suolo morbido dell'argilla del limo

l'alimentazione del Vibro-fondo è un'applicazione di estensione del vibroflotation di tranditional per ampliare la gamma applicabile di tecnologia di vibroflotation.

Un metodo speciale di vibroflotation che può realizzare il raggiungimento diretto del materiale di riempimento alla posizione inferiore del pozzo trivellato in tempo reale del mucchio che fa tramite il tubo d'alimentazione allegato all'attrezzatura di vibroflotation ed effettua la fabbricazione di pietra del mucchio della sabbia o della colonna.

Sviluppo di alimentazione inferiore Vibroflotation:

1. Entend la portata applicabile del vibroflotation, può essere usato per miglioramento del suolo del limo, costruzione offshore, la costruzione a secco di metodo ed il progetto che richiedono esattamente il diametro di controllo

2. Secondo la circostanza, l'attrezzatura su misura può essere realizzata per eseguire la costruzione nell'ambito della situazione differente

3. L'intera annotazione di dati della costruzione trattata e la costruzione automatica possono essere realizzate

4. Faciliti ridurre lo spreco della pietra ed effettuare la costruzione ambientale e verde

5. Asciutto, l'acqua e legame del metodo del air&water può essere realizzato

6. Può realizzare la costruzione di pietra polverizzata del coumn

Tipo di struttura di camminata del mucchio del vibroflot inferiore dell'alimentazione

Profilo della struttura

La struttura principale del tipo di struttura di camminata del mucchio sistema del vibroflot dell'alimentazione del fondo:

1. Il vibratore BJZC-BFS-400-180 con le doppie cavità bloccate di pressione atmosferica ha progettato.

2. Ospite sostenente di camminata della struttura del mucchio ZB200 con la colonna di 38m

3. Inseguimento del saltatore con il becco

4. Il sistema di controllo automatico di qualità della costruzione trattata di tutto

Caratteristica

1. Doppie cavità bloccate di pressione atmosferica:

Come la manifestazione nell'immagine 2, il segnale di posizione di doppia cavità di pressione della serratura riflessa dal sensore per indicare la porta superiore della camera e la porta della camera dei Comuni aperte e vicine alternatamente, certa pressione d'aria è mantenuta sempre nella conduttura di soppressione per assicurare la caduta rapida delle pietre.

Nella costruzione offshore di area, può efficacemente evitare l'acqua esterna che versa nella conduttura o persino che scorre di nuovo alla cavità. Questa attrezzatura di sistema è ampiamente usata nei progetti con grande profondità del mucchio o i progetti subacquei della colonna della pietra di vibroflotation.

2. Struttura di camminata del mucchio:

Il telaio base può non solo muoversi intorno e girare 360 gradi con il vibratore, ma anche muovere tutta l'attrezzatura per l'edilizia (compressore d'aria, carro armato di accumulazione di aria, generatore, gabinetto di controllo, ecc.) su una piattaforma complessivamente, in modo da realizzare l'accatastamento di ampia area per unità ed evitare il consumo di tempo di ogni attrezzatura ausiliaria della costruzione che si muove con il mucchio. Nella costruzione su grande scala della terra, può efficacemente comprimere il tempo ed il costo e migliorare l'efficienza della costruzione.

3. Inseguimento del saltatore con il becco:

La capacità stimata del secchio del saltatore di sollevamento è 1.2m3 ed il pendio interno è maggior dell'angolo di resto della pietra assicurare uniformemente il materiale da otturazione materiale. La porta materiale controllata dalla bombola può realizzare l'apertura sequenziale della porta del saltatore e scivolo di soppressione.

È attaccato alla pista e fa scorrere su e giù nell'ambito dell'azione del cavo metallico d'acciaio di sollevamento dell'argano ausiliario, facendo l'intero processo d'alimentazione e di trasporto più stabile, conveniente ed efficiente.

4. Sistema di gestione automatico della registrazione dei dati della costruzione:

Può realizzare la funzione telecomandata di multi attrezzatura quali l'inizio e fermata del vibratore, la regolazione di parametro di qualità del mucchio, alimentarsi e valvole. Durante la costruzione, i vari parametri della costruzione compreso la quantità di riempitore saranno registrati in tempo reale per realizzare l'intero processo che controlla, per controllare il processo della costruzione e per assicurare la costruzione accurata.

Efficienza della costruzione e di applicazione

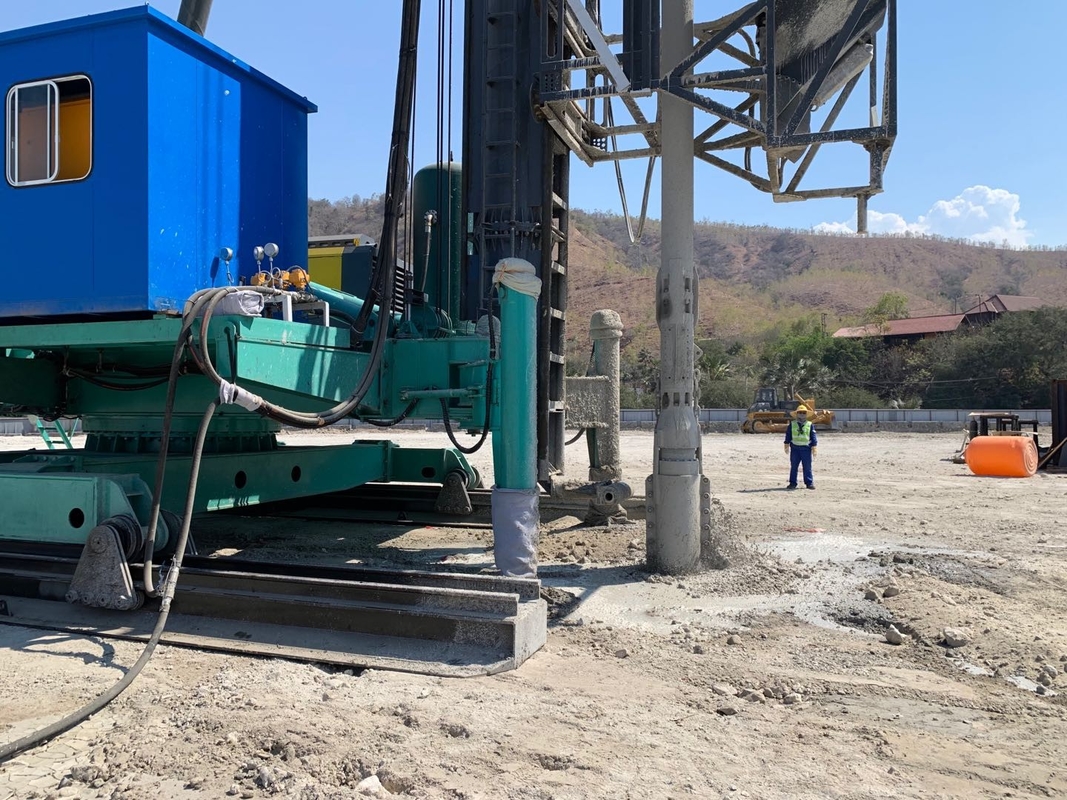

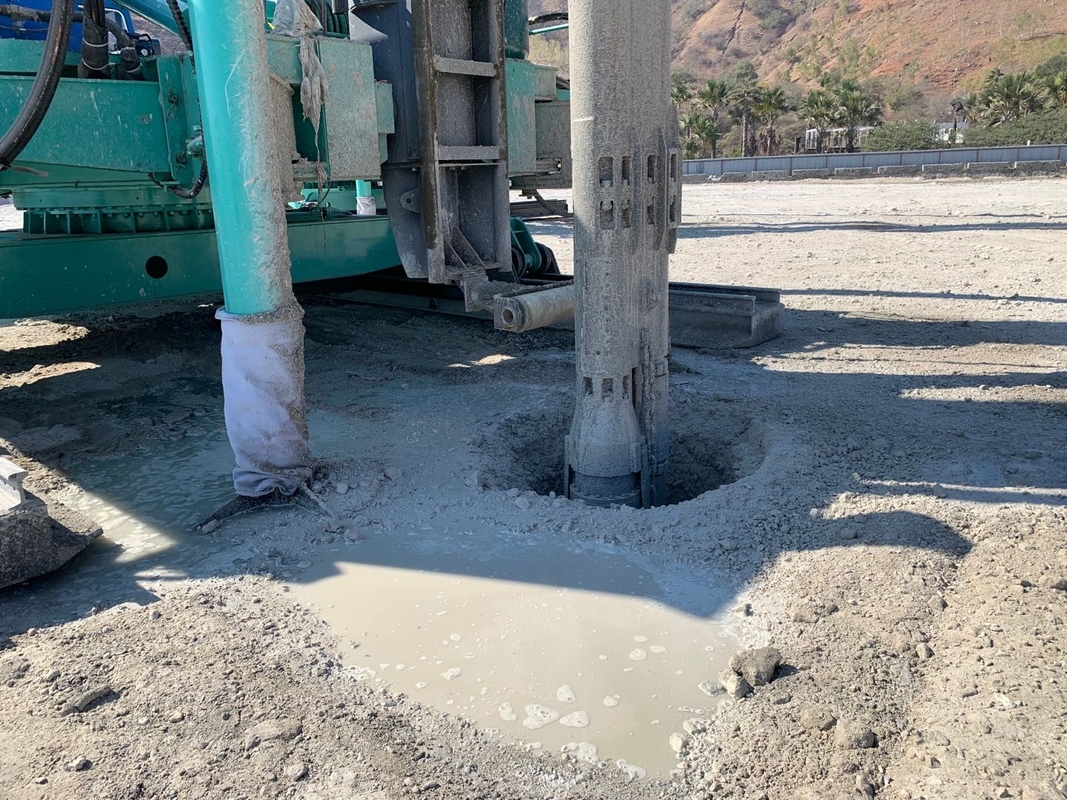

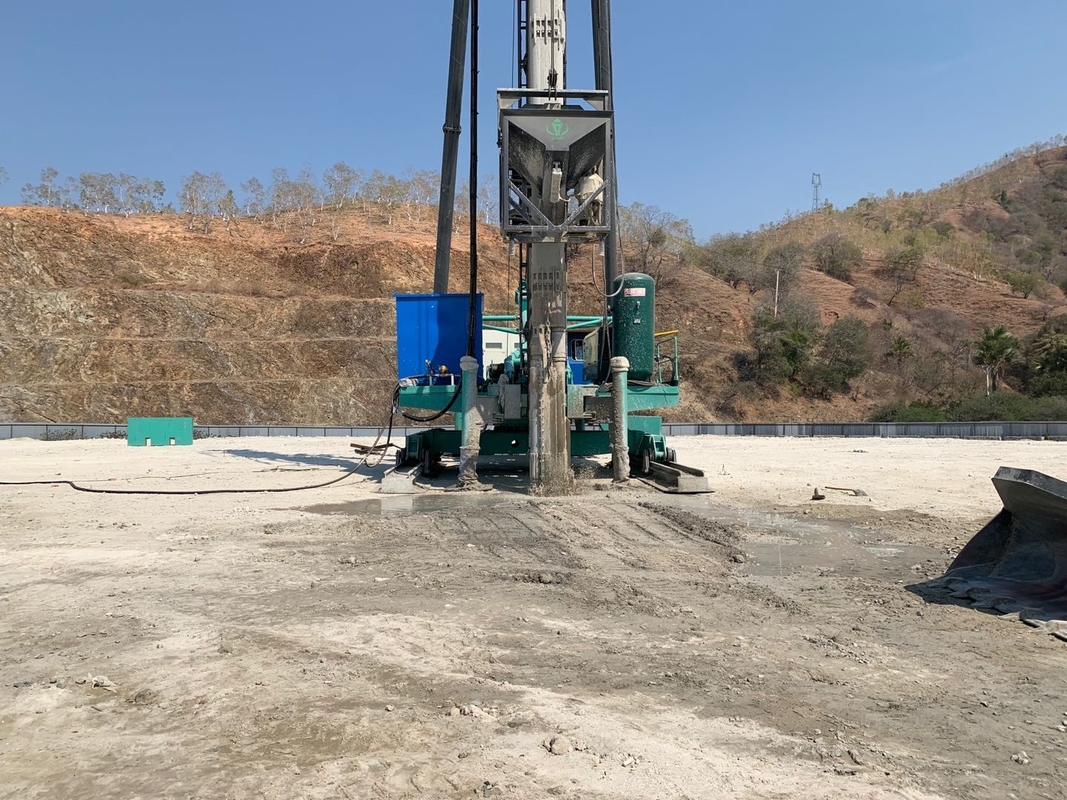

Il prodotto si è applicato con successo alla costruzione della terra del progetto di costruzione d'imballaggio inferiore di vibroflotation di nuovo terminale di contenitore nella baia di Tiba, Timor orientale. Il numero totale dei mucchi della ghiaia è circa 37000. La gamma di profondità del mucchio è 15 ~ 21 m., il foro medio che fa il tempo è 15 ~ min 25, il tempo della crittografia è 30 ~ min 35, l'orario di lavoro di intero mucchio è 50 ~ il min 70 ed il valore massimo di SPT di penetrazione è più di 50 colpi.

Produttore inferiore del sistema del vibroflot dell'alimentazione--Macchinario Co., srl (BVEM) di ingegneria di Pechino Vibroflotation

R & S di anni 1.Ten sul sistema inferiore dell'alimentazione, primo insieme completo del fornitore inferiore del vibroflot dell'alimentazione che può rappresentare il livello avanzato in Cina

2. Redattore capo della norma fabbricante del vibroflot elettrico della Cina

3. Ricercatore e sviluppatore di intero controllo di qualità trattato di vibroflotation e gestione

4. Tre-gola Prject, Hong Kong-Zhuhai-Macao Bridge e dozzine di altre innovazioni tecniche domestiche importanti della Cina del partecipante di progetti e
